Proč se XPS používá pod základy a v jejich okolí
Tepelná izolace na úrovni základů musí fungovat v podmínkách, které by degradovaly mnohé jiné materiály: trvalé tlakové zatížení od nadzemní konstrukce, dlouhodobý kontakt s vlhkou nebo nasycenou zeminou, cykly mrazení a rozmrazování v mrazové zóně a desítky let provozu bez možnosti kontroly nebo výměny. Extrudovaný polystyren (XPS) splňující EN 13164:2012+A1:2015 je navržen přesně pro tyto podmínky.
- Uzavřená buněčná struktura: homogenní síť buněk udržuje dlouhodobou absorpci vody při úplném ponoření na úrovni WL(T) ≤ 0,7 obj. % u konstrukčních typů s hladkým povrchem, takže tepelný odpor se v trvale vlhkém prostředí nezhoršuje.
- Odolnost vůči mrazovým cyklům: XPS 300, XPS 500 a XPS 700 mají hodnocení FTCD 1 (≤ 1 obj. % změny po mrazových cyklech dle EN 13164).
- Tečení při tlaku: dlouhodobá deformace při trvalém zatížení je kvantifikována třídou CC(2/1,5/50) deklarovanou v DoP každého výrobku, což umožňuje spolehlivý návrh životnosti.
- Rozměrová stabilita: všechny konstrukční typy jsou hodnoceny DS(70,90), což potvrzuje stabilitu při zvýšených teplotách a vlhkosti.
Doporučené produkty PNP XPS
Zvolte typ, jehož třída pevnosti v tlaku pokrývá návrhové zatížení při 10% deformaci (nebo na mezi kluzu), jak vypočítá statik. Níže uvedená tabulka uvádí typy vhodné pro aplikace základů a podlahových desek.
| Produkt | Pevnost v tlaku | λD (W/(m·K)) | Třída reakce na oheň | WL(T) | FTCD | Povrch | Typické použití |
|---|---|---|---|---|---|---|---|
| XPS 300 | 300 kPa (>30 mm) / 200 kPa (20–30 mm) | 0,034–0,035 | E | ≤ 0,7 obj. % | FTCD 1 | Hladký | Pod deskou, obvodová stěna, obecné základy |
| XPS 300 W | 300 kPa (>30 mm) / 200 kPa (20–30 mm) | 0,034–0,035 | E | ≤ 0,7 obj. % | FTCD 1 | Profilovaný | Obvodová izolace lepená na hydroizolační fólii nebo omítku; suterénní stěny s lepeným povrchem |
| XPS 400 | 400 kPa | 0,034 | E | ≤ 0,7 obj. % | — | Hladký | Parkoviště, chladírny, silně zatížené podlahové desky |
| XPS 500 | 500 kPa | 0,034–0,035 | E | ≤ 0,7 obj. % | FTCD 1 | Hladký | Průmyslové podlahy, základy u komunikací, desky s vysokým zatížením |
| XPS 700 | 700 kPa | 0,034–0,035 | E | ≤ 0,7 obj. % | FTCD 1 | Hladký | Extrémní stavební zatížení, silně vytížená infrastruktura |
Volba povrchu: hladké desky (XPS 300, XPS 500, XPS 700) používejte tam, kde izolace přiléhá přímo k betonové desce nebo zhutněnému kamenivovému loži. Profilovaný povrch (XPS 300 W) volte tam, kde je hydroizolační fólie, lepidlo nebo omítka aplikována přímo na povrch izolace — profilovaná textura zajišťuje mechanické kotvení potřebné pro spolehlivé přilnutí.
Pro obvodovou izolaci soklů a suterénních stěn s omítkou nebo finální úpravou zvažte také XPS 300 W, případně pro lehčí bytovou výstavbu XPS 150 W X-Grip. Volba zatížení zůstává odpovědností projektanta; vždy konzultujte aktuální TDS a DoP pro daný typ.
Typické skladby vrstev (pouze orientační)
Níže uvedené skladby jsou obecné a orientační, vycházejí z katalogu řešení PNP. Skutečná specifikace — materiály, tloušťky, kotvení, odvodnění — musí být stanovena kvalifikovaným projektantem s ohledem na podmínky staveniště, konstrukční zatížení a národní normy země použití.

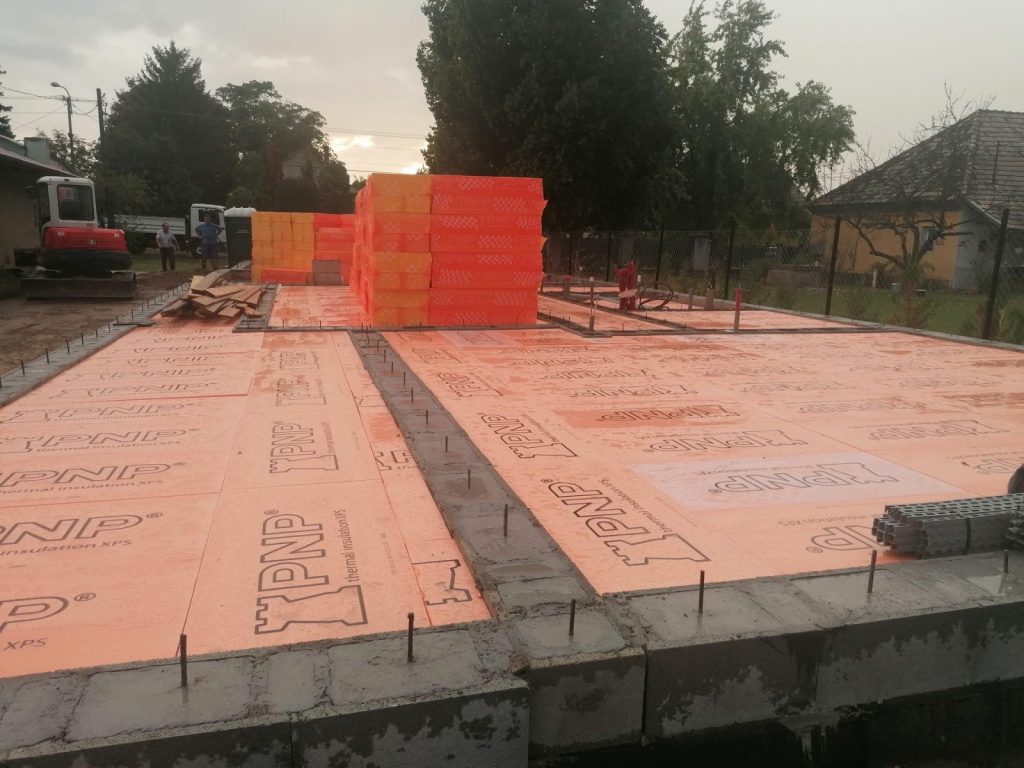

Podlaha na terénu (deska na zemině)
- Nášlapná vrstva
- Cementový potěr
- Polyetylenová fólie (kluzná / parotěsná vrstva)
- Tepelná izolace PNP XPS (např. XPS 300)
- Štěrkopískové lože
- Geotextilní separační vrstva
- Neporušená nebo zhutněná zemina
Podlaha na železobetonové desce (zavěšená nebo podiumová deska)
- Nášlapná vrstva
- Cementový potěr
- Parozábrana
- Tepelná izolace PNP XPS (např. XPS 300)
- Vyrovnávací potěr
- Železobetonová podlahová deska
Obvodová izolace / izolace základové stěny (zapuštěná)
- Drenážní fólie (nopová nebo kompozitní)
- Tepelná izolace PNP XPS (např. XPS 300 nebo XPS 300 W)
- PVC rondelka (mechanické kotvení)
- Hydroizolační PVC fólie
- Geotextilní ochranná vrstva
- Základová deska / stěna
- Obsyp a zhutnění zeminy
Mělký základ (pásový nebo plošný)
- Nosná stěna
- Podlahová krytina
- Dílčí hydroizolace
- Základová deska
- Okapový chodník kolem budovy
- Tepelná izolace PNP XPS
- Hrubý nebo střednězrnný písek
- Separační vrstva: geotextilie
- Neporušená zemina
- Odvodnění
Tepelně izolovaný základový rošt (švédská deska)
- Nosná stěna
- Podlahová krytina
- Dílčí hydroizolace
- Základ
- Okapový chodník kolem budovy
- Tepelná izolace PNP XPS
- Hrubý nebo střednězrnný písek
- Separační vrstva: geotextilie
- Neporušená zemina
Podlaha chladírny / mrazírny
- Nášlapná vrstva
- Železobetonová podlahová deska s chladicím systémem
- Tepelná izolace PNP XPS (např. XPS 500)
- Písek
- Cementový potěr s otopnými trubkami (protimrazová vrstva)
- Neporušená zemina
Pokyny k montáži
- Podklad: desky pokládejte na rovný, stabilní a dostatečně zhutněný kamenivový podklad (zpravidla písek nebo štěrkové lože). Dutiny pod deskami způsobují koncentrace napětí při zatížení.
- Spoje: spoje desek v sousedních vrstvách přesazujte tak, aby žádný průběžný spoj neprochází celou tloušťkou izolace. Tam, kde je předepsáno, použijte desky s L-hranou pro minimalizaci tepelných mostů ve spojích.
- Ochranná vrstva: mezi XPS a čerstvý betonový výliv vždy vkládejte separační vrstvu (polyetylenová fólie, geotextilie), aby cementové mléko nepronikalo do spojů. Tato vrstva zároveň umožňuje vzájemné pohyby jako kluzná rovina.
- Obvodové desky: desky přiléhající k základovým stěnám a soklům je třeba během obsypu zajistit; běžně se používají PVC rondelky nebo kompatibilní lepidlové body. Obsypávejte po vrstvách, aby nedocházelo k bodovému zatížení nebo nárazovému poškození.
- Pořadí hydroizolace: u zapuštěné obvodové izolace se hydroizolační fólie zpravidla aplikuje nejprve na konstrukci; deska XPS pak fólii mechanicky chrání při obsypu. Pořadí vrstev konzultujte s výrobcem hydroizolace.
- Kompatibilita lepidel: s deskami smějí přicházet do styku pouze bezrozpouštědlová lepidla nebo malty kompatibilní s XPS. Rozpouštědlové přípravky mohou chemicky napadat polystyren.
- Profilovaný povrch (XPS 300 W): při lepení fólie nebo omítky na profilovanou stranu dbejte na úplné zatlačení lepidla do textury, aby byl dosažen kontaktní poměr předepsaný dodavatelem systému.
- Skladování: desky skladujte vodorovně, mimo přímý kontakt se zemí, chráněné před dlouhodobým UV zářením a mechanickým poškozením. XPS není klasifikován pro trvalé působení UV záření.
Doporučení pro tloušťku izolace
Tloušťka tepelné izolace základů a podlahových desek závisí na národní energetické legislativě země použití, místní návrhové zimní teplotě, tepelných vlastnostech zeminy a celkové tepelné strategii budovy. Desky PNP XPS jsou pro příslušné typy dostupné v těchto standardních tloušťkách:
- XPS 300 / XPS 300 W: 20–150 mm (standard); varianta TB rozšiřuje rozsah — viz aktuální TDS pro přesnou dostupnost.
- XPS 400: 40–100 mm (standard); dostupná varianta TB — viz aktuální TDS.
- XPS 500: 40–120 mm (standard); dostupná varianta TB — viz aktuální TDS.
- XPS 700: 20–150 mm — viz aktuální TDS.
Pokud jedna vrstva desky nestačí k dosažení tepelného cíle, běžně se používají dvě vrstvy s přesazenými spoji. Deklarovaná tepelná vodivost (λD) všech výše uvedených typů je 0,034 W/(m·K) pro tloušťky do 100 mm a 0,035 W/(m·K) pro tloušťky 120 mm a více (XPS 400: 0,034 W/(m·K) do 100 mm; viz TDS). Tepelný odpor (RD) pro konkrétní tloušťku vyplývá přímo ze vztahu RD = tloušťka / λD.
Požadovanou tloušťku musí vypočítat a předepsat kvalifikovaný projektant, aby byly splněny příslušné národní tepelně-technické předpisy a požadavky na kondenzaci / rosný bod. Tato stránka nepředstavuje projektový návod.
Základní informace o volbě třídy pevnosti v tlaku naleznete v článku Co znamená pevnost v tlaku 300 kPa? a v obecném průvodci Který PNP XPS zvolit?
Platná norma
Všechny desky PNP XPS pro aplikace základů a podlahových desek jsou vyráběny a označeny CE v souladu s EN 13164:2012+A1:2015 — Tepelněizolační výrobky pro budovy — Průmyslově vyráběné výrobky z extrudovaného polystyrenu (XPS) — Specifikace. Ke každému výrobku je přiloženo Prohlášení o vlastnostech (DoP) podle nařízení CPR 305/2011.
Vedle toho platí národní aplikační normy, energetické předpisy a normy pro konstrukční navrhování (např. Eurokód 7 pro geotechnické navrhování) příslušné země použití. Požadavky země použití ověřte s kvalifikovaným projektantem.
Dokumenty ke stažení
Všechny aktuální technické listy (TDS), Prohlášení o vlastnostech (DoP), BIM objekty a Environmentální prohlášení o produktu (EPD) jsou k dispozici na stránce dokumentace PNP XPS.
- TDS — XPS 300 / XPS 300 TB (EN, aktualizováno 22. 7. 2026)
- DoP — XPS 300 (EN, aktualizováno 14. 10. 2025)
- TDS — XPS 300 W / XPS 300 W TB (EN, aktualizováno 22. 7. 2026)
- DoP — XPS 300 W (EN, aktualizováno 13. 10. 2025)
- TDS — XPS 400 / XPS 400 TB (EN, aktualizováno 22. 7. 2026)
- DoP — XPS 400 (EN, aktualizováno 10. 4. 2026)
- TDS — XPS 500 / XPS 500 TB (EN, aktualizováno 22. 7. 2026)
- DoP — XPS 500 (EN, aktualizováno 22. 7. 2025)
- TDS — XPS 700 (EN, aktualizováno 17. 3. 2025)
- DoP — XPS 700 (EN, aktualizováno 17. 3. 2025)
- EPD — PNP XPS, závod Várpalota (aktualizováno 19. 3. 2025)
- BIM knihovny PNP (aktualizováno 24. 2. 2025)
Pro dotazy k projektům nebo vzorky kontaktujte obchodní oddělení PNP XPS nebo pište na sales@pnpinsulation.com.
